石油輸油管道三樁設置和制作要求

發布時間:2019-10-05  作者:金能電力   來源:金能電力 點擊:
    1)里程樁/陰極保護測試樁
    里程樁/陰極保護測試樁,采用扁長方形鋼筋混凝土預制樁,測試引線位置在樁兩側面中上部,預制3cm×4cm銅板測試觸點,在其上面分別焊接長度為2cm的φ10銅棒用于夾接測試鱷魚夾,預埋φ20×1200PVC管穿越BVR16銅芯絕緣測試電纜。原油管道樁身顏色為白色。字體大小、色彩運用參照SY/T 6654-2006 第2.3.3條執行。混凝土樁,樁身底部設有突臺,突臺上套有防拔起混凝土板。并在外面加裝PVC護套,形式及規格見圖1。

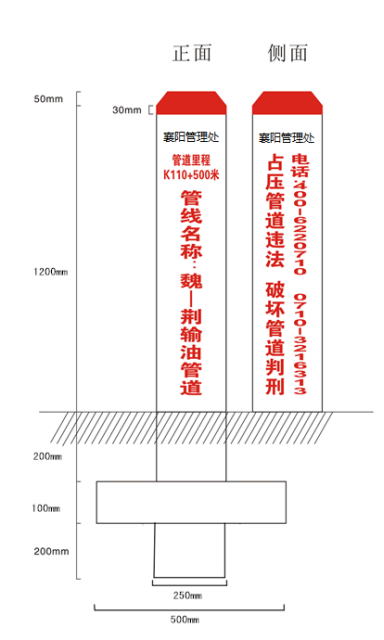

圖1 里程樁/陰極保護測試樁
    2)標志樁(穿越樁、交叉樁、設施樁、轉角樁、分界樁)
    穿越樁、交叉樁、設施樁、轉角樁、分界樁等采用長方形警示樁,并預留出管道信息張貼位置,采用即時貼來標注管道基礎信息,色彩運用參照SY/T 6654-2006 第2.3.3條執行。形式及規格見圖2。
交叉樁記錄與管道交叉物名稱,交叉物與管道分上下書寫。如果交叉物在管道上方穿過,交叉物名稱在上,魏荊輸油管道書寫在下,反之魏荊管道書寫字樣在上。
圖2 標志樁
    (3)加密樁(警示樁)
    加密樁(警示樁)宜采用長方形鋼筋混凝土預制樁。原油管道樁身為白色,字體為紅色。

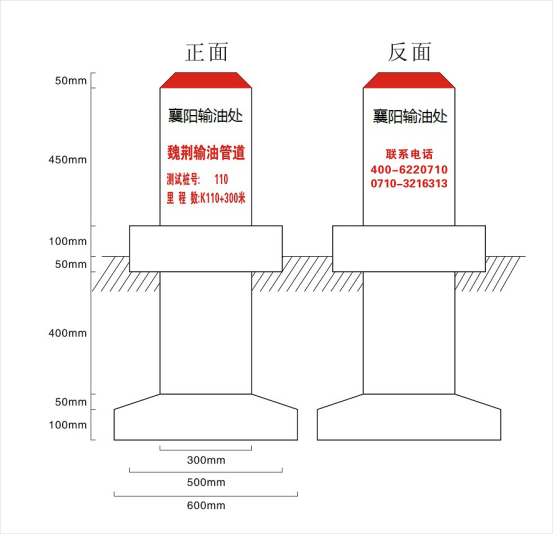

圖3 加密樁(警示樁)
